Zentralelekrik und Relais
Das Fehlen der Abdeckklappe der Sicherungen ist beim „TÜV“ ein schwerer Mangel!
Teilenummern Zentralelektrik
Bis Bj 1982 : 171 937 821 A (Ab FG Nr 28A 0005 295 ersetzt durch 171 941 821 C)
Ab Bj 1983 : 171 941 821 C
Funktion
Die Zentralelektrik übernimmt mehrere Aufgaben gleichzeitig.
-Vorne ist sie Relaisträger und Sicherungshalter.
-Hinten nimmt sie die Stecker der verschiedenen Kabelbäume auf.
-Im Inneren sind zwei Leiterplatten , die alles miteinander verbinden.
Kabelbäume werden je nach Fahrzeugart und Ausstattung (Kastenwagen/Pritsche/Lang/Kurz/etc)
zusammengestellt , und von hinten in die Zentralelektrik eingesteckt.
Einbauort der Zentralelektrik
Bei allen LTs erster Generation ist die Zentralelektrik links unterhalb der Lenksäule verbaut.

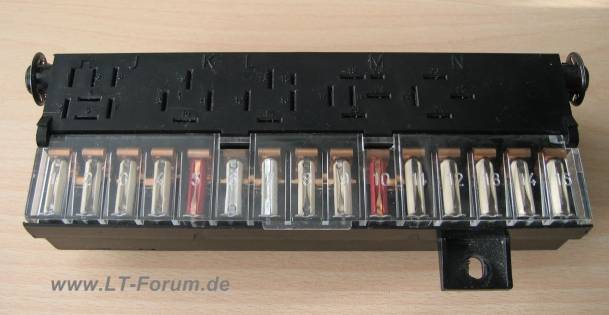

Die Sicherungen sind durch eine durchsichtige Kunststoffklappe erkennbar.
Alle Relais und die Sicherungen für Zusatzfunktionen sind oberhalb der 15 Sicherungen verbaut.
Um sie zu erreichen muß die Verkleidung links neben der Lenksäulenverkleidung demontiert werden.

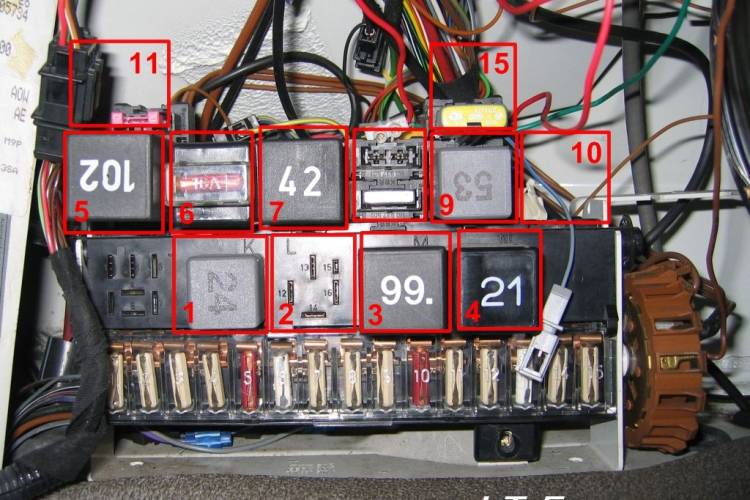

Beispielbild für ACL Diesel BJ 1995 , Fahrzeuge mit anderen Ausstattungen haben andere Platzbelegungen .
Weiss/Grau : Kennzeichnungsdruck auf dem Relais — Rot : Steckplatznummern auf der Zentralelektrik
Relais im LT
Typ und Kennzeichung der Relais sowie Einbauorte in der Zentralelektrik
| Markierung | Funktion | VAG-Teile Nr. Relais | Steckplatz | VAG-Teile Nr. Sockel | Bemerkung |
|---|---|---|---|---|---|
| 19 | Wisch-Wasch-Intervallsteuerung | 191 955 531 | „3“ (M) | in ZE | Standard |
| 99 | Wisch-Wasch-Intervallsteuerung programierbar | 357 955 531 | „3“ (M) | in ZE | Erweiterung |
| 21 | Blinker/Warnblinker 4x21W | 111 953 227 D | „4“ (N) | in ZE | Standard |
| 22 | Blinker/Warnblinker mit Anhänger 2+1 (6) x21W | 431 953 231 | „4“ (N) | in ZE | Sonderausstattung Anhängerkupplung |
| ohne | Blinker/Warnblinker mit Anhänger und Zusatzblinkleuchten 3+1 (8) x21W | 211 953 231 K | „4“ (N) | in ZE | Sonderausstattung Anhängerkupplung und Zusatzblinkleuchten |
| 24 | Entlastungsrelais X-Kontakt | 141 951 253 B | „1“ (K) | in ZE | Standard |
| 42 | Steuergerät Kühlmittelmangelanzeige | 191 919 376 A | „7“ |  | Standard |
| 53 | Relais elektr. Fensterheber | 141 951 253 B | „9“ | | Sonderausstattung Fensterheber |
| 60 / 258 | Vorglührelais Diesel, alte Version , kurze Nachglühzeit (5sec) | 443 911 261 | „5“ | 867 9375 01 | Standard bis 1993 |
| 102 | Vorglührelais Diesel, neue Version, lange Nachglühzeit (3min) | 191 911 261 C | „5“ | 867 937 501 | Standard ab 1993 |
| 151 | Abschaltrelais Nebelschlußleuchte bei Anhängerbetrieb | 701 945 383 | „11“ | | Standard ab 1993 |
| ohne | Abblendrelais | 111 943 583 | „0“ (J) | in ZE | Standard bis ca. 1983 |
Tabelle ergänzen um Benziner , ältere Diesel
Relaishalter für zusätzliche Relais

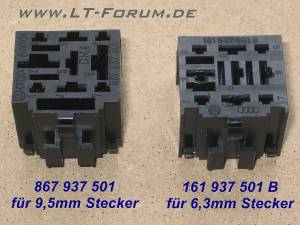

 | Es gibt zwei verschiedene Relaisträger. Sie unterscheiden sich in der Größe der Steckkontakte. Es werden immer Steckkontakte MIT Rastnase benötigt ! Diese Relaisträger braucht man , wenn man die Zentralelektrik um ein Relais erweitern will Zum vergrößern ins Bild klicken |
Sicherungshalter für zusätzliche Sicherungen
| Bauform Zusatzsicherung | Bild | VW-Teilenummer | sonstige Teilenummern |
| Torpedo | | 171 937 501 | bitte Nachtragen |
| Flachsicherung | | 1H0 937 530 | bitte Nachtragen |
Stecker auf der Zentralelektrik-Rückseite
Die Zentralelektrik verbindet die Kabelbäume der verschiedenen Einbaubereiche miteinander.
Es sind bei allen LTs 5 große farbige Stecker , darüberhinaus mehrere Einzelstecker.
Die Kabelbäume sind unterschiedlich , je nach verwendetem Motor , der Fahrzeuglänge , und den jeweiligen Ausstattungen.

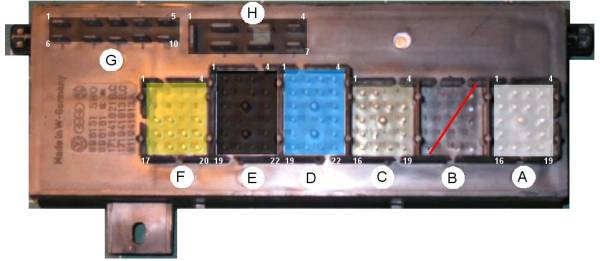

Die großen Stecker werden in angespritzte Fassungen eingesteckt.
Markiert sind diese Fassungen von A bis F.
Hier die grundsätzliche Funktion. Detailierte Steckerbelegung auf den Unterseiten.
| Stecker | Baugröße | Farbe | Anz Kontakte | Funktion Kabelstrang |
|---|---|---|---|---|
| Stecker A | klein | weiss | 19 | Leitungsstrang vorne + Maschine |
| Stecker B | unbelegt | |||
| Stecker C | klein | farblos | 19 | Leitungsstrang vorne + Maschine |
| Stecker D | groß | blau | 22 | Leitungsstrang Schalttafel |
| Stecker E | groß | schwarz | 22 | Leitungsstrang Schalttafel |
| Stecker F | klein | gelb | 20 | Leitungsstrang Aufbau hinten und Heckleuchten |
| Steckfeld G | 10 | Zusatz-, Zubehörfunktionen | ||
| Steckfeld H | 7 | Klemme 30 | ||
Die Bezeichnungen A-H sind mit den Großbuchstaben identisch , die in den Schaltplänen angegeben sind.
Die jeweilige Ziffer dahinter ist die Pin-Nummer.

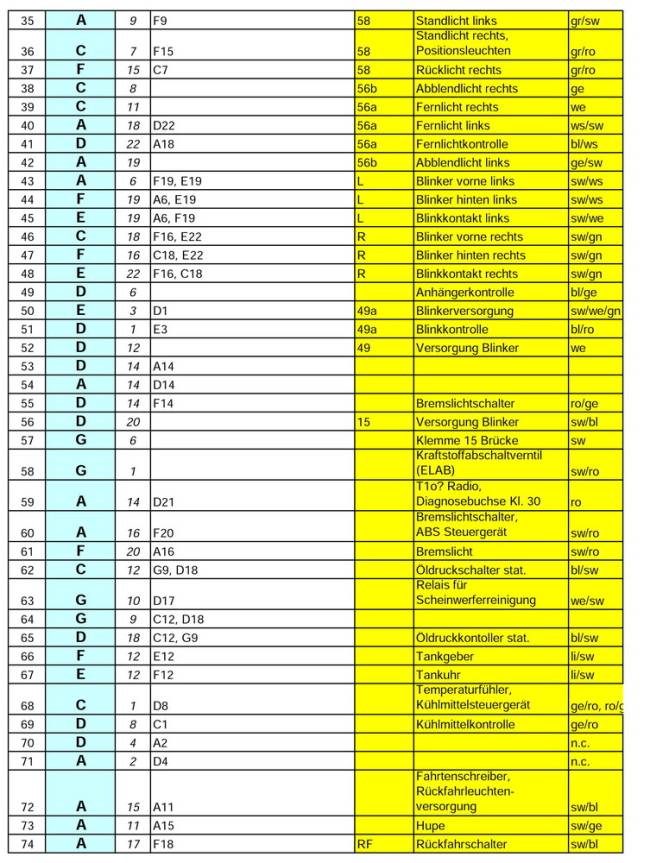

Kabel- und Steckerverbindungen in Tabellenform
Diese Tabelle ist nicht nach Baujahren und Ausstattungen geordnet / gefiltert und bezieht sich rein auf die Verknüpfungen innerhalb der ZE und die Anschlussmöglichkeiten, die genutzt werden können.
Die Anschlüsse sind wie folgt zu erkennen, wobei die Schattierungsfarbe die zugehörige Steckerfarbe wiedergibt:
Fallen ganze Bereiche der Elektroanlage aus , sind zuerst diese Stecker auf festen Sitz zu kontrollieren.
Ist zB Stecker F abgerutscht , fällt die gesammte Beleuchtung am Heck aus.

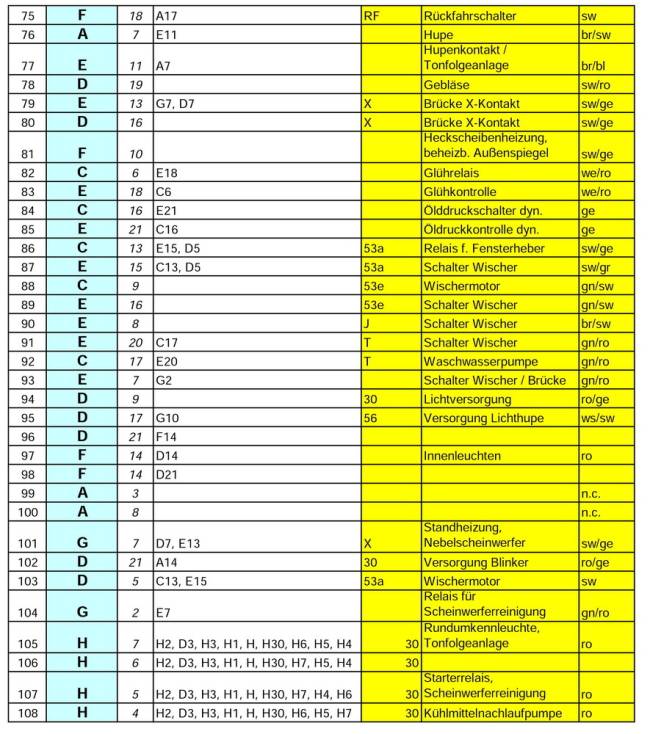

Eine Tabelle der in verschiedenen Baujahren und Fahrzeugen verwendeten Anschlüsse und die internen Verbindungen in der ZE kann man in dieser Tabelle finden und filtern:
Original-Übersicht Belegung Zentralelektrik
Auszüge daraus
Änderungen/weitere Erkenntnisse zunächst hier eintragen, z. B.
„lfd. Nummer: … und Feststellung“
