mechanischer Einbau eines DIN-Schacht Autoradios in den LT ab 1983

Beim LT mit der neuen , eckigen Instrumententafel ist der Einbauort des Autoradios innerhalb der Instrumententafel.
Im rechten Teil befindet sich unterhalb der Positionen für die Zusatzinstrumente ein DIN-Einbauschacht.
Dort kann ein Radio mit den Schachtmassen 178 x 50 mm eingebaut werden.
Die Frontblende des Radios darf maximal 190 x 58mm haben , das enspricht einem einfachen DIN Schacht.
Überbreite Radios (zB Audi) oder „Doppel-Schacht-Radios“ passen nicht.

Welcher Einbaurahmen zum Einsatz kommen muß , hängt vom Radio ab.

Ob das Teil ein Standart-VW-Teil ist , ist unbekannt.
Es gehört zur Ausstattung , wenn ein VW-Radio ab Werk geordert wurde.

Der Haltebügel verhindert , das das Radio innerhalb des Schacht wackelt.

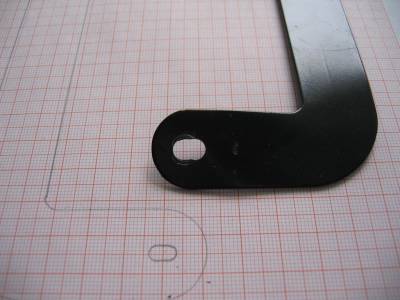

Er wird zum einen an der mittigen Befestigungsschraube am Autoradio befestigt ,

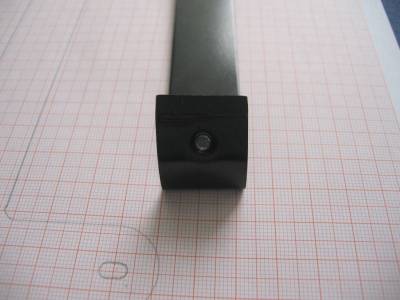

und zum anderen mit einer Schraube oben am Blechquerträger.
Der gezeigte Blechbügel ist für eine Einbautiefe von 150mm ( Hinterkante Frontblende bis Anschraubgewinde Radiorückseite) vorgesehen.
Gegebenenfalls muß der Bügel angepasst werden.

—StefanSteinbauer 09:12, 04 September 2011 UTC
