Bedienteil Leuchtweitenregulierung
Unter Leuchtweitenregulierung versteht man die Anpassung des Lichtkegels eines Fahrzeugscheinwerfers an den Nickwinkel , also die Längsneigung des Kraftfahrzeugs.
Ziel ist es, dem Fahrer immer die optimale Ausleuchtung der Straße zu bieten , ohne vorausfahrende oder entgegenkommende Verkehrsteilnehmer zu blenden.
Seit Jan 1990 ist mindestens einen manuelle Leuchtweitenregulierung Pflicht bei Neuzulassung.
Im LT wurde eine manuelle Leuchtweitenregulierung eingesetzt.
Die Leuchtweitenregulierung besteht aus einem Bedienteil nah beim Lichtschalter und jeweils einem Stellmotor an jedem Scheinwerfer.

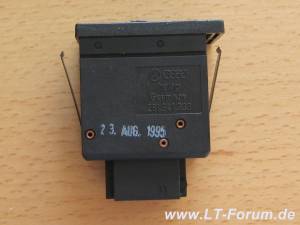

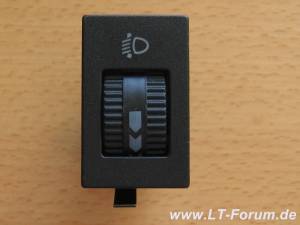

Bedienteil

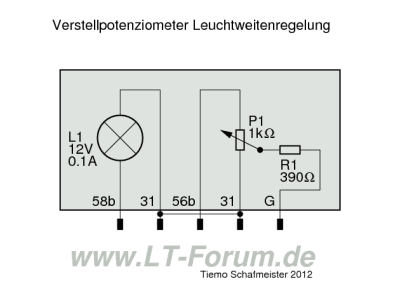

Funktion Bedienteil

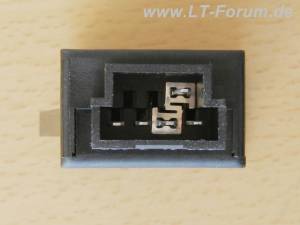

Anschlüsse:
| Kontakt | Funktion | Widerstand → Kontakt | Kabelfarbe |
|---|---|---|---|
| 31 | Masse am/zum Stellmotor | braun | |
| 58b | + 12V → zu 58&58b am Lichtschalter? | grau+blau | |
| 31 | Masse | braun | |
| G | zum Stellmotor | → 31 = 940-1400 Ohm | rot+blau |
| 56b | → 31 = 940-1000 Ohm | gelb | |
| → G = 390-855 Ohm |
Ersatzbeschaffung Bedienteil
| Anbieter | Teilenummer / Link |
| VW Classic Parts | 281 941 333 |
| EBay | 281 941 333 |
Es gab 3 verschiedene Ausführungen des Bedienschalters, abhängig von der verbauten Mehrausstattung.
333 = Standard
333A bei Mehrausstattung M363 oder 21B oder 21E
333B bei Mehrausstattung M350 oder 21H oder 21K
Die beiden Scheinwerfer wurden mit jeweils einem Stellmotor ausgestattet.
Reparatur der Schalterbeleuchtung von Sebastian
Für die Beleuchtung im LWR Schalter ist darin eine 12V T1 Glühbirne (7mm lang und 3mm im Durchmesser) fest verbaut. Man muss den Schalter dazu vorsichtig öffnen. Die Glühbirne ist an zwei Stellen an den Kontakten angelötet, etwas fummelig aber man kommt dran. Ich habe die 40mA Version eingesetzt, das kommt meines Erachtens ganz gut mit der Leuchtstärke von den restlichen Schaltern hin.
Die Glühbirne bekommt man zb bei: https://www.ebay.de/itm/112338451473
