Ventileinstellung CH-Motor
Wo?
Klar, hier!
Wie?
Einstellungshinweise
Sie braucht eigentlich bei normaler Laufleistung und Beanspruchung nur so zwischen 60.000km bis 80.000km überprüft und ggf. nachgestellt werden.
Grundsätzlich aber nach „Zylinderkopfarbeiten“.
Im Einzelnen wird hierzu nichts aufgegeführt, weil diese Einstellung nur von qualifiziertem Schraubern gemacht werden kann.

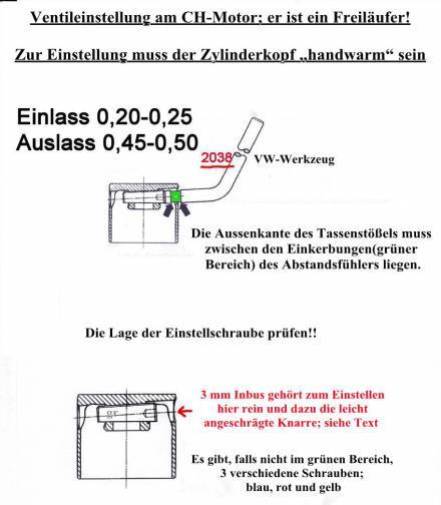

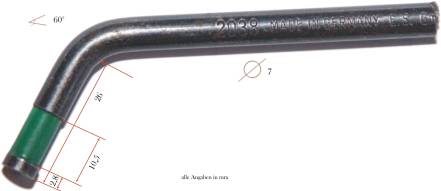

Mit diesem hier gezeigten Werkzeug, VW 2038, wird die Lage der Einstellschraube überprüft.
Die Außenkante des Tassenstößels muss zwischen den Einkerbungen(grüner Bereich) des Abstandsfühlers liegen.

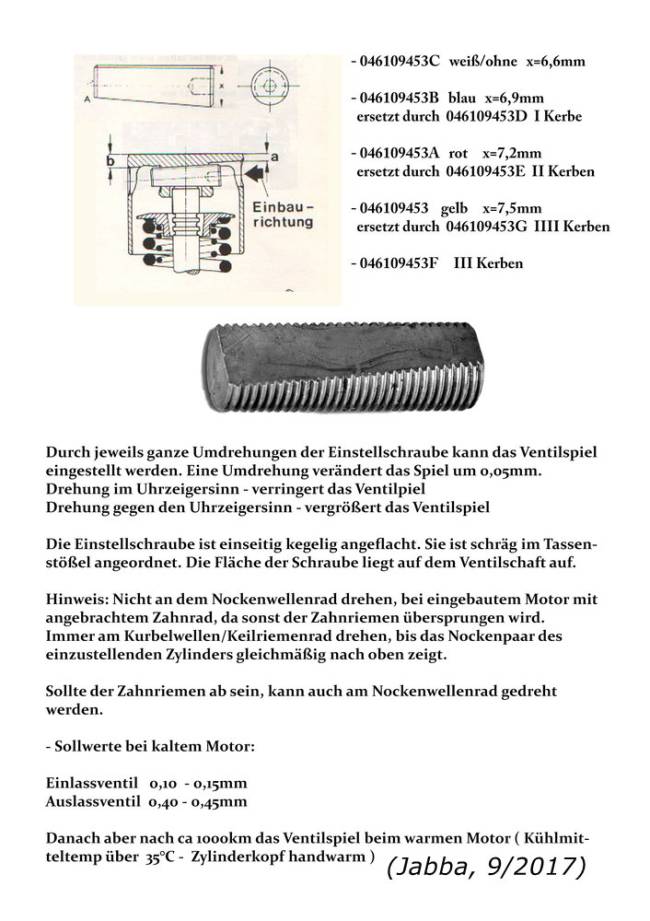

Andernfals ist die Ventileinstellschraube zu ersetzen(s. o.)
Bei Prüfung/ Einstellung sollte der Zylinderkopf „gut handwarm, ca. 35 Grad“ sein.
eine ganze Umdrehung der Einstellschraube verändert das Ventilspiel um 0.05 mm
Zylinderkopfdeckeldichtungen(2 Stück) und Gummidichtungen an den Nockenwellenlagerdeckeln (vorne und hinten) sind immer zu ersetzen.
Werkzeug

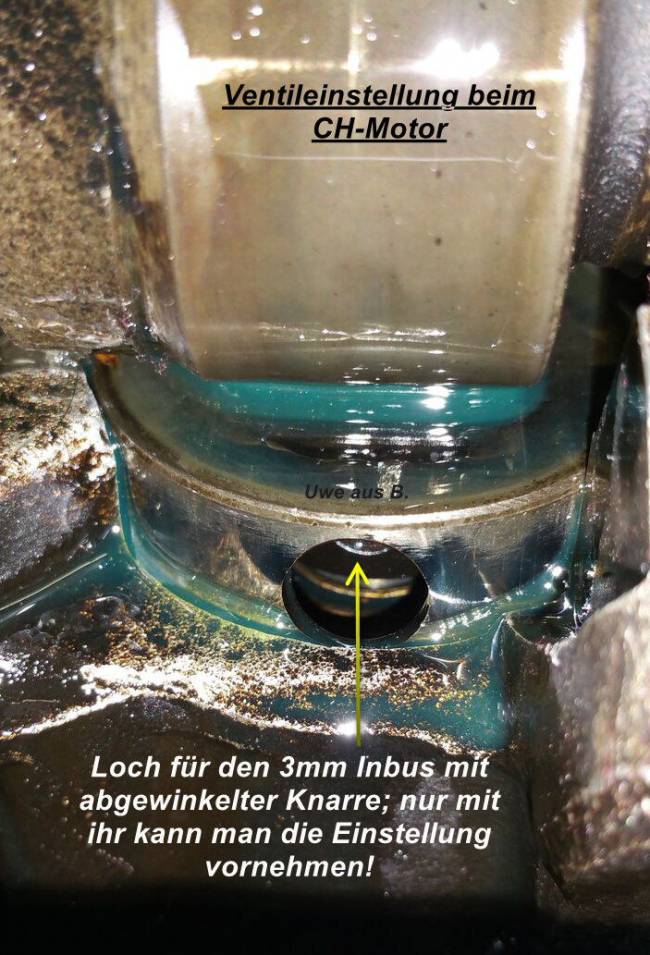

Um an die entsprechende, sehr schlecht zugängliche Inbusschraube zu kommen, sollte man dieses o. ä. Werkzeug haben.
-Maßdaten(Werkzeug) sind im Wiki unter „Links“ Wartung im HAZET-ONLINE_Katalog Teil-Nr. 863-pc zu finden
Es ist eine Umschaltknarre, etwa auf 20 Grad abgewinkelt, Vierkant , feinverzahnt(20 Zähne), 115 mm lang(ca. 33 €) und wird mit Schraubendreher-Einsatz(Bit 3mm) HAZET 8501-3 (ca. 4,50 €) bestückt.
Die Feinverzahnung der Knarre vereinfacht das Einstellen erheblich
So sehen die Teile aus

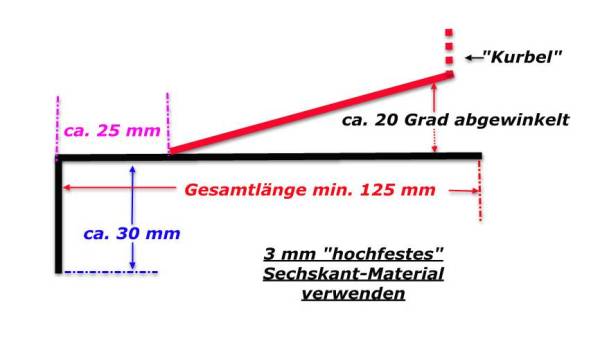

Hinweise zum Selbstbau, selbsterklärend
