Benzinmotor mit Positionierung der wesentlichen Anbauteile
Hier wird lediglich aufgezeigt, wo die einzelnen „Anbauteile“, von OBEN (bei abgenommener Motorhaube)zu finden sind, wie
-Vergaser (das Bild zeigt den 1B1- Vergaser; der 35PDSIT sitzt an gleicher Stelle, hat aber eine andere „Luftfilterzuführung“.
-Zündverteiler
-Thermostat
-Luftfilter
-Ausdehnungsgefäß
-Abgasnachverbrennungseinheit
-Zahnriemen
Informationen über die Lichtmaschine-/, Keilriemen-/, Zahnriemen-/, Anlasser- und Ölfilterposition sind hier nicht zu finden.
Diese Teile sind extra im LT-Wiki beschrieben
Bilder vom CH-Motor

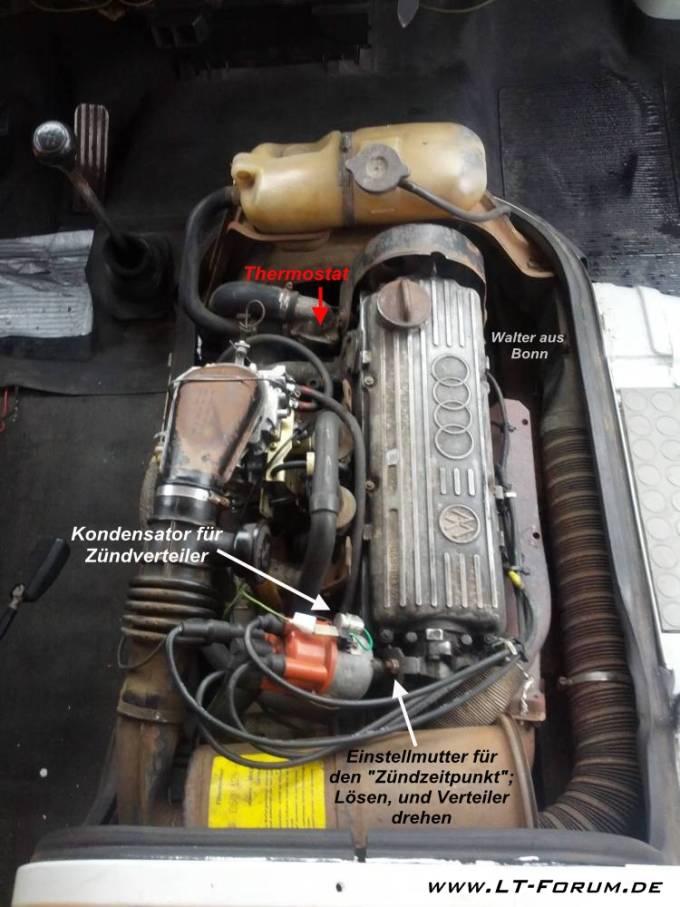

-von vorne nach hinten gesehen

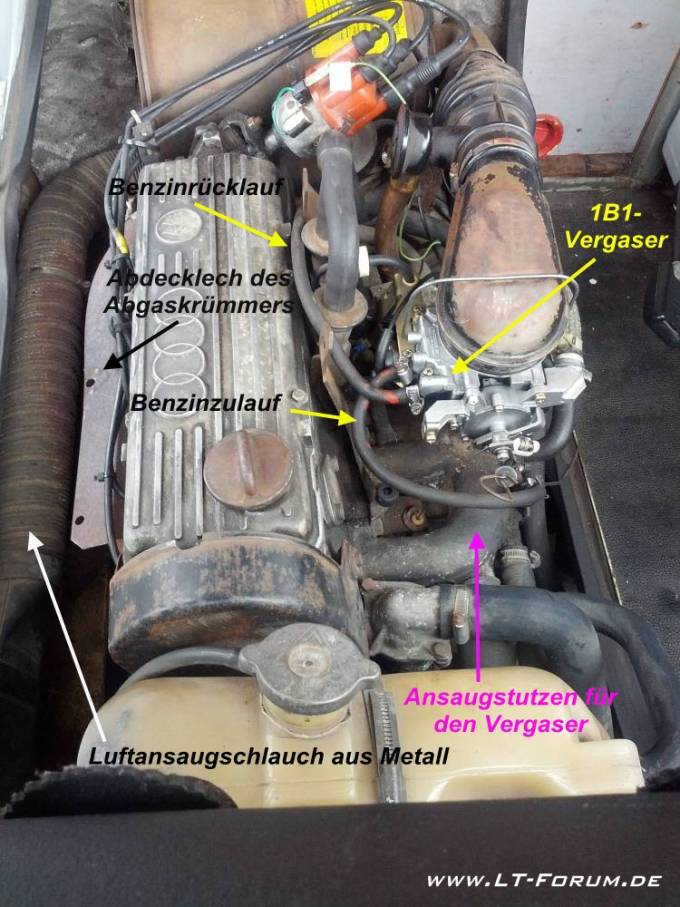

-von hinten nach vorne gesehen

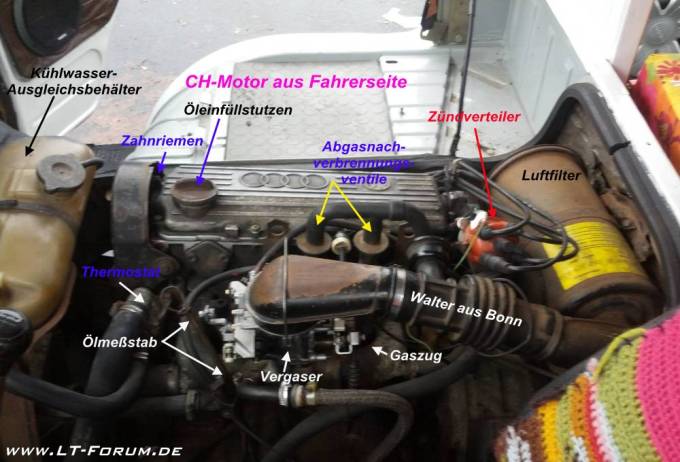

-von Fahrerseite

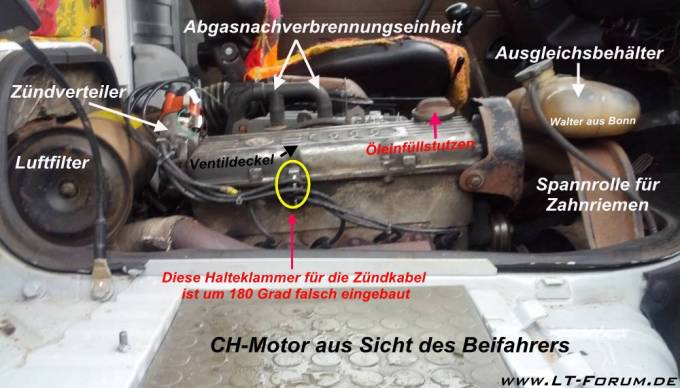

-von Beifahrerseite
Hinweis
-darauf achten, dass die Zündkabelhalterung, am Ventildeckel befestigt, nach OBEN zeigt !!
- bei Ausbau des Zylinderkopfes den Auspuffkrümmer NICHT DEMONTIEREN ; die Stehbolzen reißen meistens ab und sind nur mit viel Arbeit zu ersetzen.
—gerald 19:12, 01 March 2013 UTC
