Ablage am Lüfterlasten nachrüsten

Es gibt zwei verschiedene Ablagen um den Lüfterlasten.

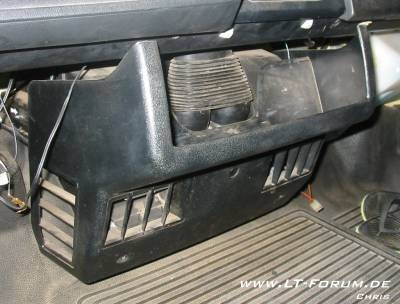

1. Die schmale Ablage ist so breit wie der Lüfterkasten selbst.

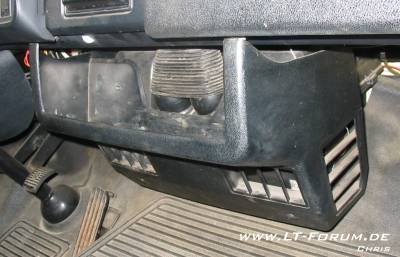

2. Die breite Ablage geht vom Lüfterkasten bis zur Beifahrertür.

zum Vergrößern ins Bild klicken

Original ist das Blech 1mm dick , hat aber Prägungen für mehr Steifigkeit. Das ist nur mit einem Presswerkzeug herzustellen. Alternativ wäre etwas dickeres Blech (1,5mm).

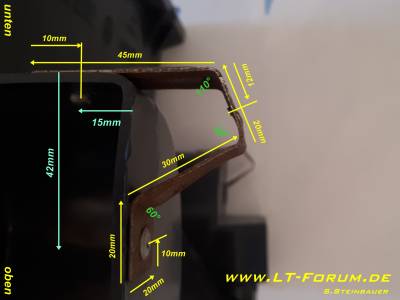

Blech 20mm breit , 1mm dick

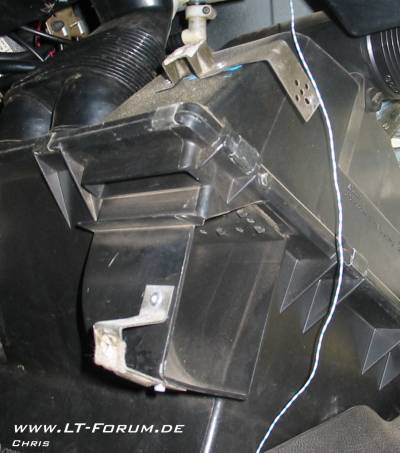

Halter oben

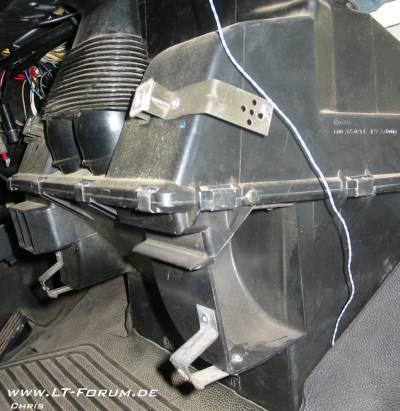

Halter unten

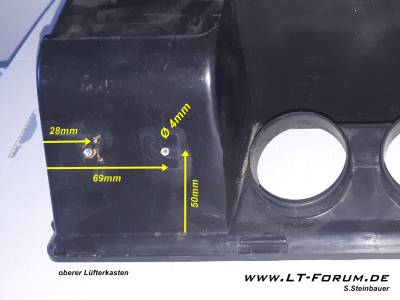

alle Bohrungen mittig im Blech, soweit nicht anders angegeben.

Modelle folgen
